產品名稱: SWF(B)高效低噪聲混流風機
廣泛試用于賓館、飯店、商場、寫字樓、體育館等高級民用建筑的通排風、管道加壓送風及工礦企業的通風換氣場所
詳細信息:
一、特性及應用
SWF系列風機應用子午加速方法和“準三元”流動理論設計，采用直線形外筒、錐形輪轂、扭曲翼形葉片、進風口加置集流器或弧形消音器的結構形式。壓力教同機號軸流風機高，風量較同機號離心風機大。具有效率高、結構緊湊、噪聲低、體積小、安裝方便等優點。其中雙速風機可根據試用工況要求通過變速來調整所需風量、風壓。

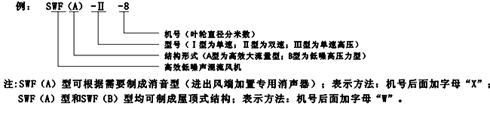

二、型號說明
三、性能參數表
SWF(A)-Ⅰ型、Ⅱ型(單、雙速)
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
單速功
率 |
雙速功
率 |
噪聲
dB(A) |
重量
Kg |
4 |
1450 |
4302
3636
3053 |
143
175
212 |
0.37 |
/ |
71 |
53 |
4.5 |
1450 |
4552
4040
3392 |
207
216
265 |
0.55 |
/ |
73 |
65 |
5 |
1450 |
7433
6664
5252 |
220
278
326 |
1.1 |
/ |
77 |
77 |
6 |
1450 |
10000
8900
8121 |
200
262
326 |
1.5 |
/ |
79 |
96 |
7 |
1450 |
18800
15319
11780 |
329
370
470 |
3.0 |
4/3 |
82 |
143 |
960 |
12050
10140
7799 |
124
162
206 |
1.1 |
73 |
130 |
8 |
1450 |
41256
35380
28148 |
560
667
872 |
11 |
11/9 |
91 |
272 |
960 |
25467
24241
8636 |
193
292
382 |
4.0 |
82 |
218 |
8.2 |
1450 |
46066
42370
34709 |
539
754
926 |
11 |
11/9 |
91 |
280 |
960 |
30499
28052
22979 |
236
331
436 |
4.0 |
84 |
226 |
|
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
單速功
率 |
雙速功
率 |
噪聲
dB(A) |
重量
Kg |
9 |
1450 |
56666
51590
48044 |
644
845
981 |
18.5 |
22/18.5 |
92 |
390 |
960 |
34206
32056
27174 |
282
370
430 |
5.5 |
86 |
295 |
10 |
1450 |
66541
61321
55758 |
704
751
804 |
22 |
22/18.5 |
93 |
438 |
1450 |
44054
40598
36916 |
228
329
371 |
7.5 |
86 |
365 |
11 |
1450 |
73601
68629
63812 |
709
789
843 |
22 |
22/18.5 |
94 |
500 |
960 |
48729
46099
43572 |
310
346
370 |
11 |
86 |
445 |
12 |
960 |
85723
81093
76031 |
763
837
886 |
30 |
25/12 |
95 |
700 |
720 |
64292
60820
57226 |
429
471
498 |
15 |
91 |
650 |
13 |
960 |
95420
90270
84933 |
785
857
904 |
30 |
30/15 |
95 |
740 |
720 |
71565
67702
63699 |
441
482
508 |
15 |
91 |
690 |
|
注：雙速風機的重量參考同號中高速風機的重量。
SWF(A)-Ⅲ型
機號 |
風量
(m3/h) |
風壓
(Pa) |
轉速
(rpm) |
功率
(kW) |
噪聲
dB(A) |
重量
Kg |
3 |
4000
3370
3000 |
560
650
800 |
2900 |
2.2 |
73 |
67 |
4 |
6801
6221
5688 |
710
880
950 |
2900 |
4.0 |
78 |
101 |
4.5 |
8731
8159
7561 |
720
840
960 |
2900 |
5.5 |
80 |
111 |
5 |
13110
12410
11342 |
750
850
960 |
2900 |
5.5 |
83 |
121 |
6 |
19230
18220|
17210 |
780
850
960 |
2900 |
7.5 |
85 |
156 |
7 |
31380
29880
27330 |
600
810
980 |
1450 |
11 |
92 |
272 |
|
機號 |
風量
(m3/h) |
風壓
(Pa) |
轉速
(rpm) |
功率
(kW) |
噪聲
dB(A) |
重量
Kg |
8 |
37350
35380
33210 |
800
820
1000 |
1450 |
15 |
91 |
322 |
9 |
46138
41590
37310 |
780
950
1000 |
1450 |
18.5 |
92 |
397 |
10 |
51821
48152
45032 |
780
980 |
1450 |
18.5 |
93 |
460 |
11 |
59521
56659
53530 |
800
980
1100 |
1450 |
22 |
94 |
544 |
12 |
68358
65158
62058 |
800
980
1100 |
960 |
22 |
95 |
635 |
13 |
84386
80368
76280 |
880
990
1120 |
960 |
30 |
95 |
736 |
|

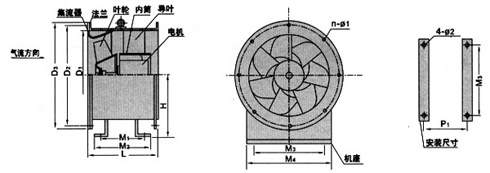

四、SWF(A)型風機外形尺寸表(單位：mm)
SWF(A)-Ⅰ型
機 號 |
D1 |
D2 |
D3 |
L |
M1 |
M2 |
M3 |
M4 |
H |
n-Φ1 |
4-Φ2 |
4 |
410 |
444 |
474 |
400 |
250 |
290 |
200 |
300 |
258 |
6-8.5 |
Φ12.5 |
4.5 |
460 |
494 |
524 |
420 |
250 |
290 |
300 |
400 |
289 |
6-8.5 |
Φ12.5 |
5 |
510 |
549 |
584 |
490 |
360 |
400 |
300 |
400 |
316 |
12-10.5 |
Φ12.5 |
6 |
610 |
656 |
696 |
550 |
380 |
420 |
400 |
500 |
378 |
12-10.5 |
Φ12.5 |
7 |
710 |
756 |
796 |
600 |
380 |
420 |
500 |
600 |
428 |
12-10.5 |
Φ14.5 |
8 |
810 |
876 |
896 |
740 |
540 |
580 |
500 |
600 |
487 |
12-10.5 |
Φ14.5 |
8.2 |
830 |
876 |
916 |
740 |
540 |
580 |
500 |
600 |
498 |
12-10.5 |
Φ14.5 |
9 |
910 |
956 |
996 |
750 |
540 |
600 |
600 |
700 |
549 |
14-10.5 |
Φ16.5 |
10 |
1010 |
1056 |
1096 |
870 |
560 |
640 |
600 |
700 |
595 |
14-10.5 |
Φ16.5 |
11 |
1110 |
1158 |
1198 |
870 |
560 |
660 |
700 |
800 |
645 |
14-10.5 |
Φ16.5 |
12 |
1210 |
1258 |
1298 |
1050 |
560 |
660 |
800 |
900 |
700 |
14-12.5 |
Φ16.5 |
13 |
1310 |
1363 |
1408 |
1050 |
580 |
680 |
900 |
1000 |
757 |
16-12.5 |
Φ16.5 |
SWF(A)-Ⅱ(Ⅲ)型
機 號 |
D1 |
D2 |
D3 |
L |
M1 |
M2 |
M3 |
M4 |
H |
n-Φ1 |
4-Φ2 |
3 |
310 |
344 |
374 |
460 |
250 |
290 |
200 |
240 |
203 |
6-8.5 |
Φ12.5 |
4 |
410 |
444 |
474 |
540 |
380 |
420 |
300 |
400 |
258 |
6-8.5 |
Φ12.5 |
4.5 |
460 |
494 |
524 |
600 |
380 |
420 |
300 |
400 |
289 |
6-8.5 |
Φ12.5 |
5 |
510 |
549 |
584 |
600 |
380 |
420 |
300 |
400 |
316 |
8-10.5 |
Φ14.5 |
6 |
610 |
656 |
696 |
600 |
380 |
420 |
400 |
500 |
378 |
10-10.5 |
Φ14.5 |
7 |
710 |
756 |
796 |
680 |
540 |
580 |
500 |
600 |
428 |
10-10.5 |
Φ14.5 |
8 |
810 |
856 |
896 |
880 |
580 |
620 |
500 |
600 |
487 |
12-10.5 |
Φ14.5 |
8.2 |
830 |
876 |
916 |
880 |
580 |
620 |
600 |
600 |
500 |
12-10.5 |
Φ16.5 |
9 |
910 |
956 |
996 |
950 |
580 |
640 |
600 |
700 |
540 |
14-10.5 |
Φ16.5 |
10 |
1010 |
1056 |
1096 |
1020 |
580 |
640 |
700 |
700 |
595 |
14-10.5 |
Φ16.5 |
11 |
1110 |
1158 |
1198 |
1050 |
580 |
640 |
800 |
800 |
645 |
14-10.5 |
Φ16.5 |
12 |
1210 |
1258 |
1298 |
1050 |
580 |
660 |
900 |
900 |
700 |
14-12.5 |
Φ16.5 |
13 |
1310 |
1363 |
1408 |
1150 |
580 |
680 |
1000 |
1000 |
757 |
16-12.5 |
Φ16.5 |

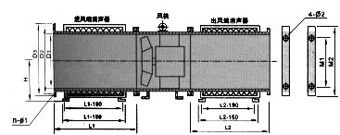

五、SWF(A)型風機配帶消聲器外形尺寸表［配帶圖示消聲器后風機可降噪聲約8-20dB(A)］
 |
(單位：mm) |
機 號 |
進風端消聲器L1 |
出風端消聲器L2 |
3-6 |
500、750、1000 |
500、750、1000 |
7-10 |
750、1000、1250 |
750、1000、1250 |
11-15 |
1000、1250、1500 |
1000、1250、1500 |
|
| 注：消聲器長度可根據用戶要求及消聲量選取.除表中規定尺寸外，也可選擇所需尺寸。 |
